GRM无线通讯模块可靠性分析，产品通过抗干扰测试，高低温测试 |
|
巨控GRM模块的用户可以索取由中国工业和信息化部赛宝实验室提供的检验报告！
1：脉冲群抗干扰
EFT是电快速瞬变脉冲群抗扰度试验的简称。EFT试验的目的是验证由闪电、接地故障、电源开关动作、或电路中继电器等电感性负载动作而引起的瞬时扰动对整个控制回路中产生干扰时，控制箱（和PLC等器件）的抗干扰能力。这类干扰的特点是：脉冲成群出现、脉冲的重复频率较高、脉冲波形的上升时间短暂、单个脉冲的能量较低。
抗干扰设计：GRM无线模块采用光电隔离，磁隔离，TVS，电源滤波等抗干扰手段，结合看门狗自恢复技术。
检验依据：IEC61000-4-4:2012 电快速瞬变脉冲群实验
检验结果：通过脉冲群4KV （对通讯和端子），该等级是脉冲群检测的高等级，适合有严重干扰的工业环境（发电厂和户外高压变电站的继电器房可代表此类环境）。
现场检验：巨控的GRM设备广泛应用于变电站，高压变频器，大型空调机组等具备强磁场和干扰的环境，常年可靠运行
  GRM模块在10KV变电站的应用2：静电抗扰度
静电放电是普遍存在的自然现象（当充有电荷的物体靠近或接触一个导体时，电荷就要发生转移，这就是静电放电）。无处不在的影响着电子产品，是一种危害程度极高的电磁能量。只有提高电子产品抗静电能力水平.才能保证电子的安全使用。
抗干扰设计：GRM无线模块全部输入端均采用ESD保护器件，并使用电源隔离，光电隔离等技术。
检验依据： IEC61000-4-2:2008 静电放电抗扰度实验
检验结果：所有端口通过赛宝实验室8KV接触放电，该等级是静电抗扰度的高等级。适合有严重静电可能的现场环境。
现场检验：巨控的GRM设备广泛应用于北方干燥环境，纺织厂等有严重静电的现场环境。
 3：高低温实验
本试验是用来确认产品在温度气候环境条件下储存、运输、使用的适应性。试验的严苛程度取决于高/低温和曝露持续时间。
高低温设计：GRM无线模块全部器件采用-40-85度宽温范围的元器件，极大提高了设备在高低温环境下的可靠性。
检验依据： 从-40度，以5度为单位进行测试，每次测试点一个小时，一直到85度。
检验结果： -40度到85度范围内，GRM模块全部功能可以正常工作。
现场检验： 巨控的GRM设备在北方铁路和高铁沿线的户外环境均有成功应用（低于-20度）。

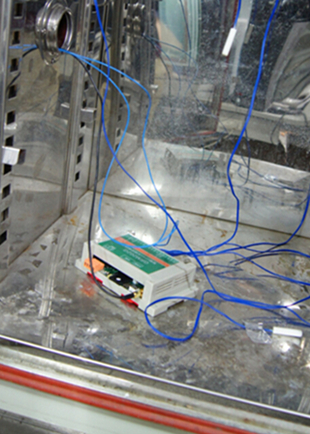

下图是GRM设备在天津商业大学冷库-40度环境下测试的现场照片
     更多相关知识，请参考文章《鉴别GPRS DTU稳定性的方法》
|
