阿富汗变电站西门子S7-200 PLC无线通讯监控 |
|
该项目为阿富汗28个变电站的PLC远程无线通讯监控，变电站设计由德国完成，选用了巨控PLC专用无线通讯模块GRM200G来完成PLC的无线通讯功能。 应用难点：需要将分布在阿富汗28个城镇的变电站数据，通过电脑远程监控，并具备短信报警功能，室外环境恶劣，温差大。 应用对策： 巨控PLC专用无线通讯模块GRM200G可以在恶劣室外环境（-40度到80度）正常运行！！！ 硬件组成：（1）GRM203G无线通讯模块，一个485接口与三相电表通讯， 标准MODBUS协议，获取变电站的电压，电流，功率，及功率因素等 （2）GRM203G无线通讯模块，另一个485接口与S7-200 PLC通讯， GRM203G采用PPI协议和西门子S7200 PLC连接，PLC的输入输出接了各个断路器的分合闸，跳闸信号，发电机状态信号。 功能要求：1：通过手机网页可浏览到变电站的三相电压，电流,输入功率，功率因素，分合匝状态，跳闸故障等。 德方要求在德国也可以通过手机浏览数据。 2：当跳闸，电压缺相时，短信报警通知，并拨号给值班人员报警，确保生产安全 3：远程电脑通过巨控组态软件直接监控28个变电站的数据，并记录电压和电流，可形成趋势图和报警表格。
变电站外景

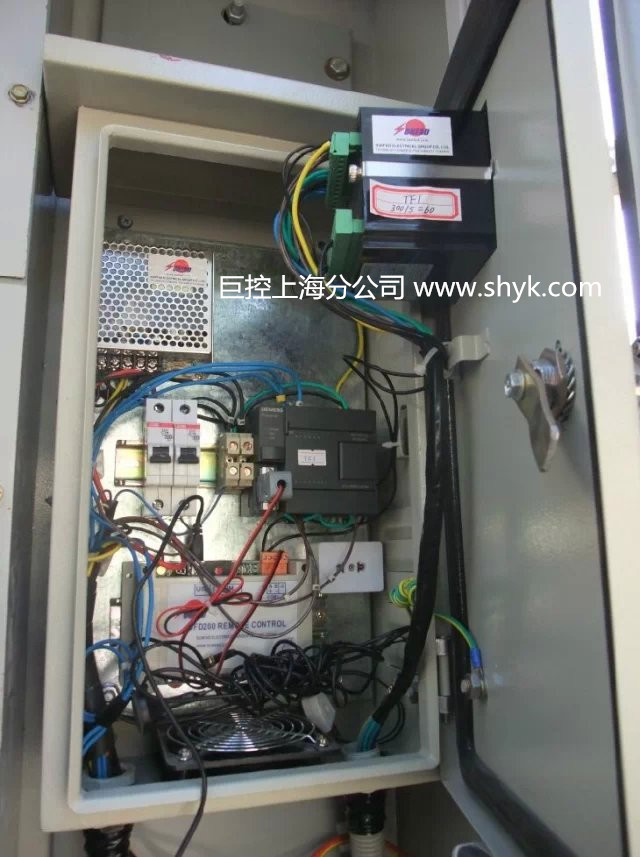

阿富汗人接的电箱 ，实在是رتباط با سکشنالایزر（阿富汗语）,但它确实能运行
这个是英文的界面，还有个阿富汗达语的界面。
本文关键词：PLC远程监控，短信报警 |
