巨控GRM231QM1-12I(SHJK)扩展型无线传输模块

GRM230扩展型的模块是说对普通的GRM230进行扩展了输入输出端子。

扩展型GRM230的型号带有M。比如GRM231Q-12I的扩展型就是GRM231QM1-12I。如果是M1则说明是扩展8入4出开关量，如果是M2则说明是4如8出开关量，M0是12路开关量输入，M3是12路开关量输出。

普通的GRM230本体只带有一共12路开关量输入输出或者是模拟量输入输出。在实际应用中一共12路的输入输出往往不够使用，所以这里巨控特别提供扩展型的GRM230以满足部分客户对多输入输出的需求。

这里以GRM231QM1-12I为例来进行说明。

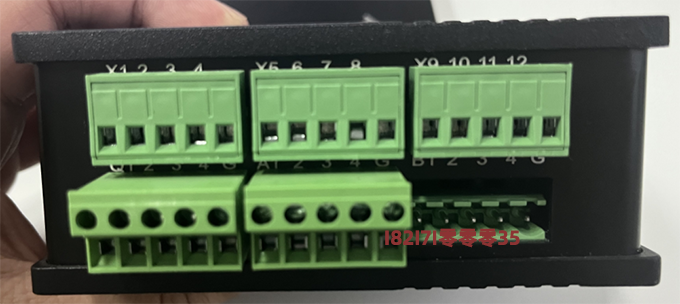

如上图X1到X12加上Q1到Q4、A1到A4、B1到B4一共是12个输入输出端子。

具体的端子的功能得看型号确定。比如本文标题的型号GRM231QM1-12I(SHJK)为例，Q/A/B的12个端子全部都是电流输入；X1到X4是开关量输出；X5到X12是开关量输入。

具体功能简单介绍如下，可以采集4到20MA电流输入，开关量输入，开关量输出。用来网页监控、手机APP监控、微信报警、手机短信报警，或者远程和其他PLC做云数据通信等等。
